Bâtiments / Structures métallo-textiles
Structure métallo-textile à charpente acier

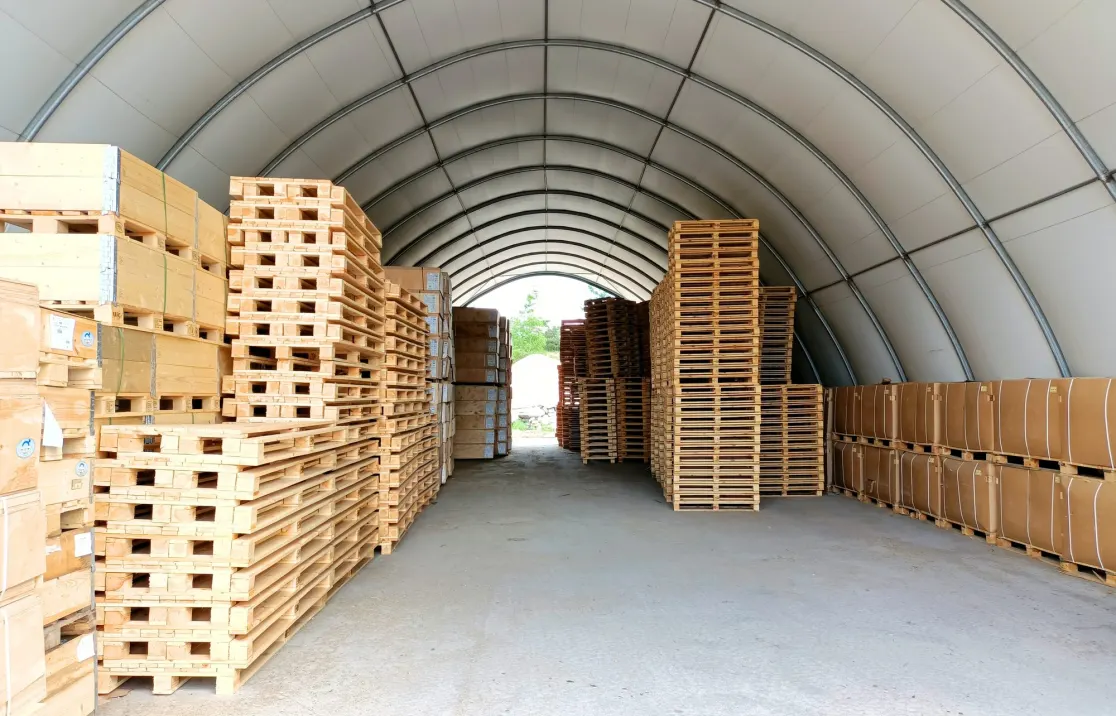

Les bâtiments métallo-textiles ARBENA associent une charpente en acier à une membrane PVC/PES tendue. Ils créent un espace couvert, sans poteaux intermédiaires, pour le stockage, la logistique, l’industrie, le recyclage et l’agriculture. Chaque projet est dimensionné selon son usage, son implantation et les charges locales.
- de portée selon configuration et calculs
- Jusqu’à 30 m
- acier de construction
- HX420
- membrane PVC/PES standard
- 670 g/m²
- garantie membrane selon conditions
- 10 ans
Un bâtiment métallo-textile conçu pour votre activité
La charpente, la membrane et les ancrages forment un ensemble dimensionné pour les conditions du projet.
La structure cintrée permet de disposer d’un volume intérieur dégagé, adapté aux mouvements des chariots, des engins et aux besoins de stockage. La largeur, la hauteur utile, l’entraxe des arcs et les accès sont définis selon l’activité prévue.
Selon l’usage, le bâtiment peut rester ouvert, être partiellement fermé ou recevoir des pignons, portes et autres éléments de fermeture. Ventilation, éclairage naturel et éventuelle isolation sont étudiés en fonction des marchandises et des conditions d’exploitation.
Les atouts des bâtiments métallo-textiles ARBENA
Espace libre
Une surface sans poteaux intermédiaires pour faciliter les circulations et le stockage.
Acier protégé
Charpente HX420 et protection anticorrosion Magnelis® dans les systèmes ARBENA actuels.
Membrane tendue
Des sangles de tension assurent une mise en tension maîtrisée de la couverture.
Intérieur plus lumineux
La membrane bicolore présente une face intérieure blanche.
Configuration adaptée
Ouvertures, portes, ventilation et isolation étudiées selon les besoins.
Un interlocuteur technique
ARBENA coordonne conception, fabrication en Pologne, livraison et montage.
Caractéristiques techniques
Les données ci-dessous décrivent les solutions proposées. La configuration définitive dépend du lieu d’implantation, des charges climatiques et des exigences d’exploitation.
| Paramètre | Solution / information selon le projet |
|---|---|
| Charpente | Profilés formés en acier HX420 ; profils FT90 et FT150 selon dimensionnement |
| Protection anticorrosion | Revêtement Magnelis® dans les systèmes ARBENA actuels |
| Portée | Jusqu’à 30 m pour les configurations adaptées, sous réserve des calculs |
| Longueur | Modulable par travées ; extension éventuelle à étudier |
| Membrane standard | Tissu polyester PES enduit de PVC, 670 g/m² |
| Variante de membrane | Membrane de 650 g/m² avec caractéristiques de réaction au feu documentées, selon le système retenu |
| Garantie membrane | 10 ans, selon conditions de garantie et dégressivité applicable |
| Ouvertures | Pignons, portes coulissantes, portes relevables ou portes de service selon projet |
| Appuis et ancrages | Terrain préparé, dalle béton, asphalte, murs ou blocs béton après vérification |
| Calcul de la structure | Charges locales de neige et de vent, selon normes et annexes nationales applicables |
Charpente HX420, profilés FT et revêtement Magnelis®
Le choix entre les profilés FT90 et FT150 (FT pour « Flat Tube »), leur entraxe et les contreventements résulte des calculs du projet. Le revêtement Magnelis® contribue à ralentir la corrosion. Dans les environnements exposés au sel ou à des substances chimiques, les conditions d’exploitation doivent être évaluées individuellement.
Membrane PVC/PES, lumière et isolation
La membrane standard de 670 g/m² résiste aux intempéries et aux UV. Sa face intérieure blanche favorise la luminosité. Des solutions particulières de réaction au feu et d’isolation peuvent être examinées ; leur conformité dépend des produits et assemblages documentés.
Portes, pignons et ventilation
Le type de fermeture et les dimensions des passages sont définis selon les engins, les marchandises et la circulation sur le site. Les besoins de renouvellement d’air dépendent du degré de fermeture et de l’usage prévu.
Des applications dans différents secteurs
Le principe de construction est commun, mais les accès, les fermetures et les équipements sont étudiés pour chaque utilisation.
Entreposage
Palettes, produits finis et espace de stockage complémentaire.
Industrie
Composants, machines et zones de travail couvertes.
Recyclage
Tri, transfert et stockage protégé.
Vrac et granulats
Matériaux manipulés avec des engins adaptés.
Agriculture
Récoltes, fourrages et machines.
Chantiers
Protection du matériel et des matériaux.
Logistique
Zones de chargement et stockage saisonnier.
Maintenance
Espace couvert pour engins et véhicules.
De votre demande à l’installation
Indiquez la localisation, l’usage, les dimensions envisagées et la nature du support. ARBENA étudie les charges, l’implantation, l’ancrage et l’équipement avant de préparer une proposition adaptée. Une fois le projet validé et le site préparé, les éléments sont fabriqués puis livrés et montés. Les délais sont définis pour chaque opération.
-
Votre besoin
Usage, site, dimensions et contraintes.
-
Conception
Calculs, charges locales, ancrages, options.
-
Fabrication
Éléments produits selon le projet validé.
-
Montage
Livraison et installation selon le planning convenu.
Parlons de votre projet de bâtiment
Précisez le pays, l’usage prévu, les dimensions approximatives, la nature du terrain et les véhicules concernés. Nous pourrons étudier la configuration adaptée à votre activité.
