Bâtiments · grandes portées
Hangar grande portée jusqu’à 30 m
Un hangar de grande portée couvre l’espace sans poteaux intermédiaires. Selon le système et les calculs, certaines configurations ARBENA atteignent 30 m. La structure cintrée, la membrane et les appuis sont adaptés aux usages et aux charges du site.
- dans l’espace intérieur
- Sans poteaux
- selon l’étude de structure
- Jusqu’à 30 m
- acier des systèmes documentés
- HX420
- accès et hauteur utile
- Sur mesure
Des espaces sans poteaux pour la manutention et le vrac
La portée libre est particulièrement utile lorsque des chargeuses, des remorques ou des zones de stockage occupent toute la largeur disponible.
Une charpente cintrée couvre l’espace sans appuis au milieu de la zone d’exploitation. L’avantage ne se mesure pourtant pas à la largeur nominale seule : hauteur libre au droit des portes, trajectoire des engins et profil de la voûte doivent être étudiés ensemble.

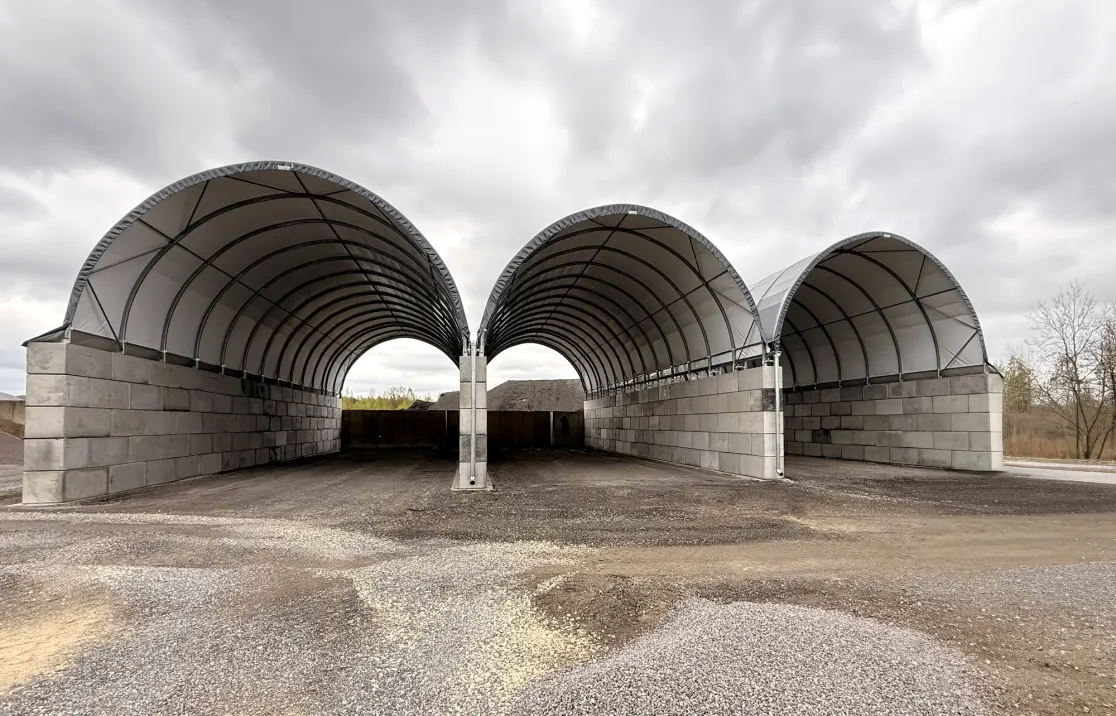

Pour le stockage de matières en vrac, le bâtiment peut être associé à des murs ou blocs de béton dimensionnés pour les efforts de la structure et la poussée des produits. La solution dépend des caractéristiques du sol et des calculs.
Pourquoi choisir une structure cintrée grande portée ?
Largeur intérieure exploitable
Circulation et stockage sans rangée de poteaux centraux.
Géométrie étudiée
Hauteur utile vérifiée le long du profil cintré.
Structure adaptée au site
HX420 et profilés FT sélectionnés en fonction des charges.
Protection Magnelis®
Revêtement anticorrosion des systèmes actuels concernés.
Couverture polyvalente
Membrane standard PVC/PES de 670 g/m² selon le système.
Configuration des accès
Pignons, portes et bardage étudiés pour les flux réels.
Caractéristiques techniques
Les dimensions définitives résultent du choix du système, des charges de neige et de vent et des exigences d’exploitation.
| Paramètre | Configuration / information |
|---|---|
| Structure | Charpente cintrée en acier, sans poteaux intérieurs |
| Portée | Jusqu’à 30 m pour certaines configurations, sous réserve de calculs |
| Hauteur utile | À confirmer au droit des engins, portes et zones de stockage |
| Acier | HX420 ; profilés FT90 ou FT150 selon le système et l’étude |
| Protection | Magnelis® sur les composants prévus par la spécification |
| Membrane standard | PVC/PES de 670 g/m² dans les solutions correspondantes |
| Option incendie | Membrane 650 g/m² B-s1,d0 ou toiture BROOF(t1) selon système certifié |
| Longueur | Modulaire par travées ; possibilités d’extension à étudier |
| Appuis | Terrain approprié, dalle, murs ou blocs de béton après vérification |
| Calculs | Charges locales de neige et de vent, annexes nationales applicables |
Portées, hauteurs et longueurs de travée
Sur une voûte, la hauteur disponible diminue vers les côtés. Les gabarits des engins et les hauteurs de déchargement sont vérifiés avant la définition des portes et de la géométrie.
Fondations, murs de stockage et ancrages
Des murs adaptés facilitent le stockage en vrac, mais ils doivent être calculés pour les efforts qu’ils reprennent. La pose sans fondation traditionnelle est envisageable seulement si le terrain et le système d’ancrage le permettent.
Membranes, portes et éclairage intérieur
La face intérieure blanche de la membrane bicolore contribue à une meilleure perception de la luminosité ; elle n’assure pas à elle seule une transmission de la lumière du jour. Les ouvertures, l’isolation et la ventilation sont étudiées selon l’usage.
Secteurs et usages des hangars grande portée
La portée et l’accès sont à choisir en fonction des opérations menées sous la couverture.
Granulats
Stockage compatible avec les chargeuses.
Recyclage
Tri et transfert des matières.
Matières premières
Protection des stocks en vrac.
Machines agricoles
Passage d’engins volumineux.
Industrie
Stockage et manutention de composants.
Logistique
Circulation et zones tampons.
Chantiers
Protection de matériaux et équipements.
Maintenance
Espace couvert pour véhicules et machines.
Quels facteurs influencent le prix d’un hangar grande portée ?
La portée, la hauteur libre recherchée, la longueur, les charges climatiques, les murs de stockage, les portes et le niveau de fermeture influencent le coût. Deux bâtiments de même surface peuvent correspondre à des projets techniques différents.
Pour préparer un devis, indiquez notamment la localisation, les dimensions souhaitées et le type d’engins utilisés, y compris leur hauteur de déchargement.
Du projet à la fabrication et au montage
-
Vos besoins
Usage, lieu, dimensions et terrain.
-
Étude
Géométrie, charges et ancrage.
-
Fabrication
Composants du projet validé.
-
Montage
Livraison et pose selon contrat.
Demander une étude pour votre hangar
Précisez le lieu, les produits stockés, la largeur envisagée, la hauteur nécessaire pour les engins et le type de support. Nous pourrons examiner une première configuration.
